产品介绍

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

产品结构

主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

蝶阀特点

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

2、蝶阀可以运送泥浆，在管道口积存液体最少。 低压下，可以实现良好的密封。 调节性能好。

3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。

4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。

按驱动方式分

(1)电动蝶阀

(2)气动蝶阀

(3)液动蝶阀

(4)手动蝶阀

按结构形式分

(1)中心密封蝶阀

(2)单偏心密封蝶阀

(3)双偏心密封蝶阀

(4)三偏心密封蝶阀

密封面材质分

(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。

按密封形式分

(1)强制密封蝶阀。

1)弹性密封蝶阀：密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。

2)外加转矩密封蝶阀：密封比压由外加于阀门轴上的转矩产生。

(2)充压密封蝶阀：密封比压由阀座或阀板上的弹件密封元件充压产生。

(3)自动密封蝶阀：密封比压由介质压力自动产生。

按工作压力分

(1)真空蝶阀。工作压力低于标堆大气压的蝶阀。

(2)低压蝶阀。公称压力PN<1．6MPa的蝶阀。

(3)中压蝶阀。公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压蝶阀。公称压力PN为10.0--80．0MPa的蝶阀。

(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

按工作温度分

(1)高温。t>450 °C的蝶阀。

(2)中温蝶阀。120 C<t<450 ℃的蝶阀。

(3)常温蝶阀。一40C<t<120 °C的蝶阀。

(4)低温蝶阀。一100<t<一40 °C的蝶阀。

(5)超低温蝶阀。t<一100 °C的蝶阀。

按连接方式分

1、对夹式蝶阀

对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。

对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

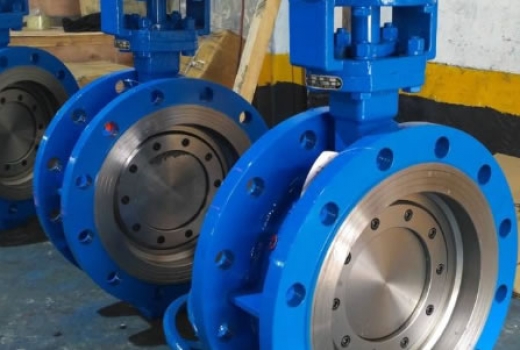

2、法兰式蝶阀

法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈

为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。

3、凸耳式蝶阀

4、焊接式蝶阀

焊接式蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程中介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

产品选用要点

1、蝶阀主要控制参数为规格尺寸。

2、蝶阀为单板式风阀，其结构简单、加工方便、造价低廉、操作简便，但调节精度差，仅适用于通风与空调系统中作开关或粗调节的场合。

3、可手动、电动或拉链式操作，可90°范围任意角度固定。

4、由于单轴单阀板，承受力有限，在大压差、大流速条件下时阀门使用寿命短。该阀有密闭式与普通式之分，保温和非保温之分。

5、电动式蝶阀仅有双位式控制，电动执行机构与多叶阀相同。

蝶阀安装事项

蝶阀结构简单、体积小、重量轻，其组成部分也比较少，就关键的几个零部件就能构成了蝶阀，开启的时候也非常方便，只需要把开关选择到九十度即可，蝶阀对流体的控制非常好，可以随时增加流量或者减少流量，阀门在运输任何流体的时候都有一定的阻力，而蝶阀的阻力主要来自于其自身，比如蝶阀体的厚度，如果想减少对流体的阻力只需要降低其厚度即可。

弹性密封则具有受温度限制的缺陷。

蝶阀的运用范围也比较广，如果用来控制流量的话就需要选择不同的类型和阀体的大小了，因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统
