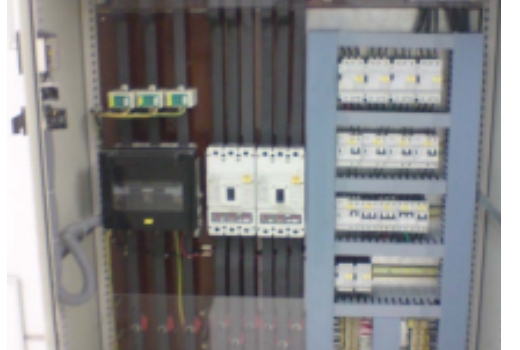

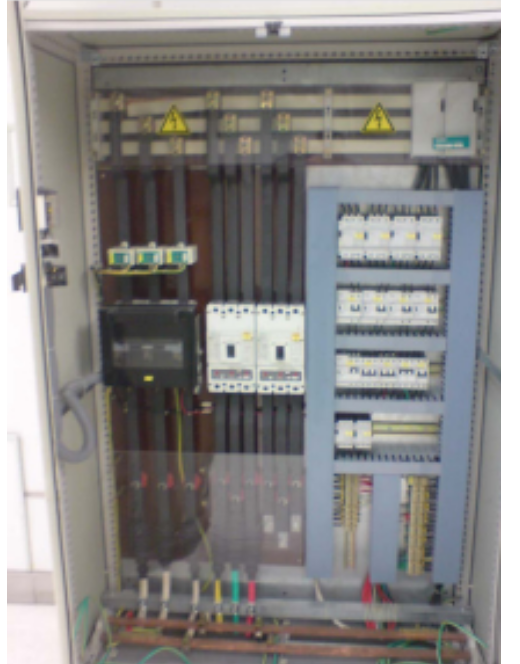

配电箱

所属分类:电气自动化系统

发布时间:2022-07-14

浏览次数:78

在线咨询

产品概述

配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱),是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

分级

(1)一级配电设备,统称为动力配电中心。它们集中安装在企业的变电站,把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器,故电气参数要求较高,输出电路容量也较大。

(2)二级配电设备,是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。

(3)末级配电设备总称为照明动力配电箱。它们远离供电中心,是分散的小容量配电设备。

主要开关柜类型:

低压开关柜有GGD、GCK、GCS、MNS、XLL2低压配电箱和XGM低压照明箱。

主要区别:

GGD是固定式,GCK、GCS、MNS是抽屉柜。GCK和GCS、MNS柜抽屉推进机构不同;

GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜,柜深800mm,MNS柜可以做双面操作柜,柜深1000mm。

优缺点:

抽出式柜(GCK、GCS、MNS)较省地方,维护方便,出线路多,但造价贵;

固定式柜(GGD)相对出线回路少,占地较大(如果地方小做不了固定柜的建议该做抽屉柜)。
