产品概述

产品用途

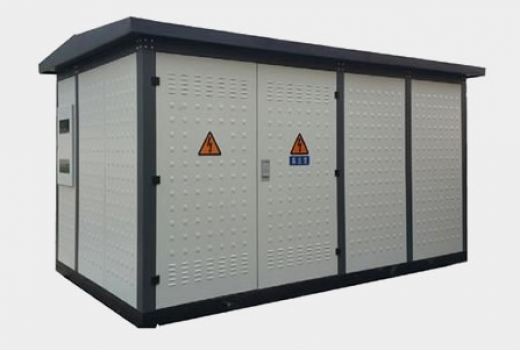

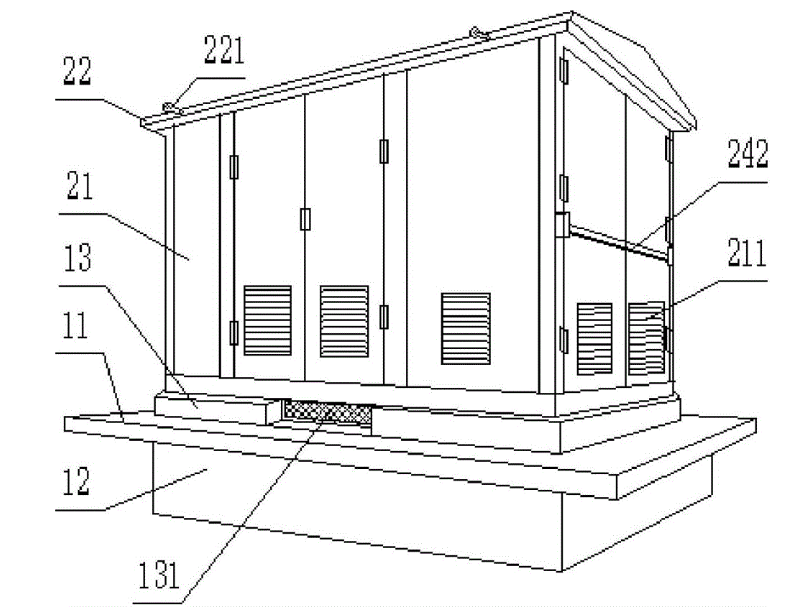

ZBW 系列组合(箱)式变电站 是由高压开关设备、低压开关设备、配电变压器、电能计量设备等组合成紧凑的成套配电装置,用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田有及临时施工用电等场所。作配电系统中接受和分配电能之用,在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统。是城市变电站建设和改造的新型成套设备。

本系列组合式变电站符合SD320-92《箱式变电站技术条件》和ZBK4001-89《组合式变电站》标准。

使用条件

相对湿度:日平均值不大于95%,月平均不大于90%

地震:地震水平加速度不大于0.3g;

周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染;

无经常性剧烈振动。

安装地点的倾斜度不大于3度

超出本文件的规定时,由用户和制造厂协商解决。

产品特点

1、采用上下自然风对流、横向自然风对流及底部特种风机强迫风冷三种冷却措施,温升有很大的裕度;

2、重量轻、体积小、刚度高;

3、模块化:高低压电器室、变压器室、计量箱、电容柜各成模块,可按用户需要选用组合;

4、外形美观,噪音小,和周围环境协调一致并增加美观;

5、功能强大,设施齐全,高压可满足环网供电,低压室可有 8 路动力出线和 4 路照明出线

6、高低压操作走廊达 1 米宽,四面均有向外开的门,操作、维修十分方便;

7、适应性强,可以满足不同设计方案、不同客户的要求。可配用任何一种 10kV 高压环网开关柜;低压室具有低压成套开关设备的总体功能,任客户配用不同类型的低压开关设备;变压器客配用有油枕的或全密封的或干式的变压器,变压器容量为 50~1250kVA 。


主要技术参数

额定电压高压电器:6;10KV 变压器:6(10)04KV 低压电器:0.4KV

额定容量 变压器:50KVA~1250*2KVA

额定电流 高压电器:200A~630A 低压电器:100A~3000A

额定开断电流 高压电器:负荷开关400A-630A,组合电器取决于熔断器. 低压电器15A-63A

额定短时耐受电流(KAX S) 高压电器20*2 12.5*4 变压器:200-400KVA >400KVA 低压电器15*1 30*1

额定峰值耐受电流(KA)31.5;50 变压器200-400KVA >400KVA 低压电器 30 63

额定关合电流(KA) 31.5;50

工频耐压(1min)KA 高压电器 相间及对地:42 隔离断口:48

变压器 油浸式35 干式28 低压电器 ≤300V时,2 >300V时,2.5

噪声水平dB 变压器:油浸式<55 干式<65
