高压开关柜介绍

高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。高压开关柜按作电压等级在3.6kV~550kV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

开关柜应满足“交流金属封闭开关设备标准”的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

高压开关柜材料

冷轧钢板或角钢(用于焊接柜);

敷铝锌钢板或镀锌钢板(用于组装柜).

不锈钢板(不导磁性).

铝板((不导磁性).

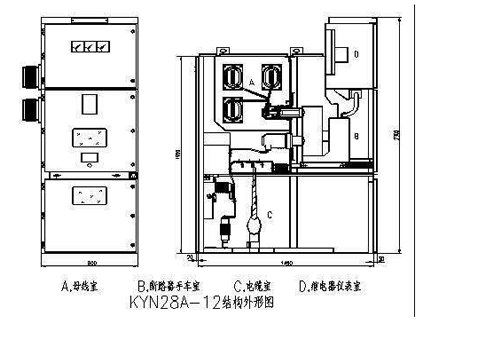

柜体的功能单元

主母线室(一般主母线布置按“品”字形或“1”字形两种结构

断路器室

电缆室

继电器和仪表室

柜顶小母线室

高压开关柜电器元件

柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如： JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、 S系列油变]高压带电显示器[DXN-Q型,DXN-T型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]

高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等

柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和护的低压设备),常见的有如下设备:

功率表 继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。

高压开关柜五防

1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。（防止带负荷合闸）

2、高压开关柜内的接地刀在合位时，小车断路器无法进入工作位置合闸。（防止带接地线合闸）

3、高压开关柜内的真空断路器在合闸工作时，盘柜前后门用接地刀上的机械与柜门闭锁。（防止误入带电间隔）.

4、高压开关柜内的真空断路器在工作时合闸，接地刀无法关合投入。（防止带电合接地线）

5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。（防止带负荷拉刀闸）

高压开关柜柜体结构

按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类

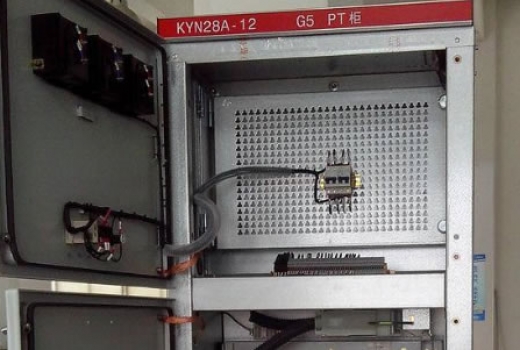

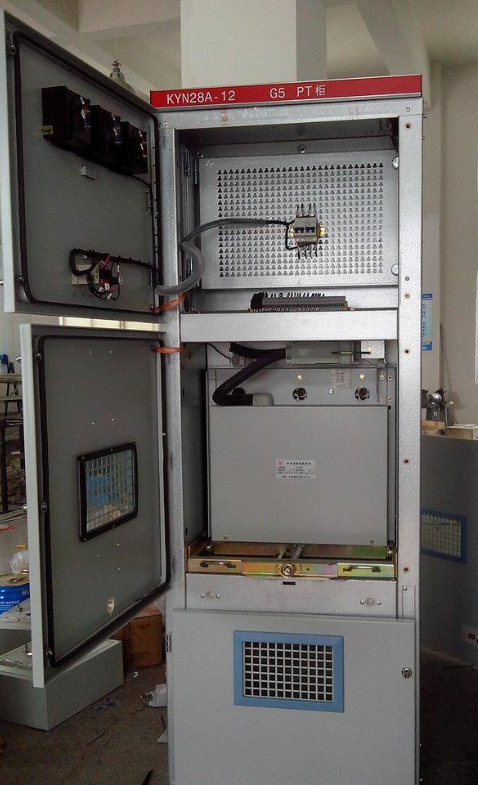

互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。
