产品介绍

大倾角带式输送机主要用于散装物料的大倾角连续输送，采用具有波状挡边和横隔板的输送带，输送倾角为0~90度（70度以下最好）。广泛用于煤炭、粮食、建材、化工、水电、农业、港口和冶金等行业部门。对于有特殊要求的物料，如耐高温或具有酸碱性、油类物质的物料，可根据需要采用相应材料特殊设计。具有通用带式输送机水平或小倾角输送可靠性高，节能和提升物料可靠经济的有点。大倾角带式输送机，主要包括花纹输送带式或深槽型带式输送机、波状挡边带式输送机、压带式输送机等。

大倾角带式输送机适用于巷道上运倾角大于18°，下运倾角大于-16°的场合，一般要求采用钢绳芯输送带、深槽托辊装置、软启动及功率平衡系统。输送倾角大于28°时需要采用花纹输送带及毛刷清扫器。大倾角带式输送机一般由卸载部、传动部、驱动部、制动器、逆止器、张紧装置、机身、深槽托辊装置及机尾装置等组成。以下是几种典型的强力带式输送机布置结构型式。

1、大倾角上运带式输送机

大倾角上运带式输送机输送倾角为上运25°，采用双滚筒双电机集中驱动，头部卸载部由卸载架、改向滚筒及P、H型聚氨酯清扫器等组成；驱动部由电动机、制动器、调速型耦合器、减速器和逆止器组成；机身由深槽托辊组、纵梁、支腿和挡煤装置组成；张紧装置采用机尾重锤车式张紧。

2、大倾角上运花纹带式输送机

 大倾角上运花纹带式输送机最大输送倾角为上运30°采用单滚筒双电机集中驱动，采用凹花纹钢绳芯输送带，头部卸载部由卸载架及改向滚筒等组成；驱动部由电动机、制动器、调速型耦合器、减速器和逆止器组成；机身由深槽托辊组、纵梁、支腿和挡煤装置组成；张紧装置采用机尾重锤车式张紧。

3、大倾角下运带式输送机

大倾角下运带式输送机最大输送倾角为下运-20°，采用尾部双滚筒双电机集中驱动，头部卸载部由卸载架、改向滚筒及P、H型聚氨酯清扫器等组成；驱动部由电动机和减速器组成；机身由深槽托辊组、纵梁、支腿和挡煤装置组成；两套盘式制动器安装于机尾传动滚筒上，张紧装置布置在机头部，采用液压自控张紧装置。

主要特点
1、 使用花纹输送带或深槽型带式输送机，可以实现提升角度16°～32°的物料输送，与其他形式的大倾角带式输送机相比，结构简单，运行可靠。
2、波状挡边带式输送机：使用特殊结构输送带，专为大倾角输送物料所设计，提升角度可达90°，运行平稳、可靠，噪声小，能耗小。
3、 波状挡边带式输送机是一种可大倾角输送甚至垂直提升散料的特种带式输送机。它的结构与通用带式输送机基本相似，主要区别是采用了特制的波状挡边输送带。
4、波状挡边输送带是在通用的输送带（织物芯带或钢绳芯带）两侧粘上不同高度的可弯曲、可伸缩的S形或W形橡胶波状挡边，同时在两条挡边之间的基带上依一定间距粘上横隔板，以便装运物料。
5、横隔板的截面可为T形/C形或TC形。
6、 输送机的倾角可在0°～90°之间变动，输送线路通常布置成Z形、L形、C形或直线形。输送机的满载托辊和空载托辊均为平形托辊。利用反压轮压住输送带的两个侧边，可使输送线路迅速地由水平变成倾斜（或相反）和花纹带式输送机一样，要清除黏附在波状挡边带上的物料也是很困难的。一般用振打轮或振打装置使输送带上下振动清除粘料。
7、这种输送机可实现大倾角输送，从而可减少占地。它与斗式提升机相比，输送能力大，能耗小，便于维修，因而在矿井、大型露天矿、电厂、水泥厂、港口等处获得了大量应用。

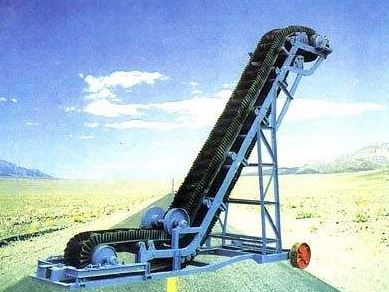

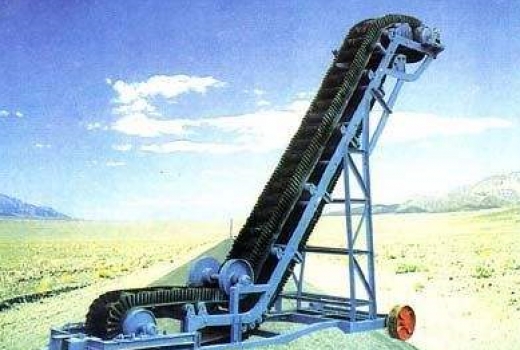

产品图片
