产品介绍

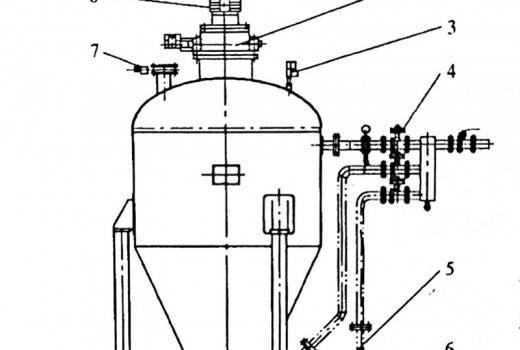

1-插板阀，2-圆顶阀，3-料位计，4-进气阀组，5-出料阀，6-补气环，7-平衡阀，8-波纹管，9-方圆节

工作原理
（1）系统运行前，先进行初始化调整(所有阀门应处于关闭状态)。
（2）进料阀密封圈(即圆顶阀的橡胶密封圈)泄压延时1~2s,打开进料阀和气动平衡阀，物料进入发送器至料位计动作，进料阀和平衡阀关闭，延时2s,进料阀密封圈充压至设定压力(一般为0. 5MPa)，到此进料过程结束。
（3）打开出料阀，当出料阀开到位后，打开进气阀，输送空气导人柱塞泵，开始进行输送，同时打开补气阀，以减少栓塞与管道的摩擦。
（4）当管道的输送压力下降至设定压力(一般为0.03MPａ，现场可调）时，关闭进气阀，至此输送过程结束。
（5）关闭出料阀， 系统准备进入下-次循环。
（6）进人灰库的空气经布袋除尘器排出灰库，其中的平衡阀是起透气的作用.

工艺流程
（1）落料:系统平衡阀进料阀打开，物料自由下落，填充泵体，进气阀、补气阀、出料阀均处于关闭状态。
（2）装满:当泵内物料达到料位计高度(或达到设定的填充时间)，进料阀、平衡阀关闭，密封圈加压，进气阀打开，泵内开始充压、此时出料阀及补气阀仍处于关闭状态。
（3）发送:泵内压力达到设定输送压力时(压力开关动作)，打开出料阀及补气阀，物料开始发送。
（4）结束:物料输送完毕后、泵内压力开始下降，当下降到设定压力值时，关闭进气阀、补气阀，延时数秒，关闭出料阀，接着密封圈泄压，打开进料阀及平衡阀，等待下一循环开始。
