气力输送系统

气力输送系统

上引式仓泵

所属分类:气力输送系统

发布时间:2022-07-14

浏览次数:138

在线咨询

产品概述

产品介绍

上引式仓泵, 以压缩空气为动力气源, 是电厂气力除灰系统应用较早的气力输送设备。该泵底部设有流化盘, 通过流化盘加压使泵内粉体流化, 达到设定压力值后,自动开启出料阀, 粉体在流化及压差作用下高速进入输送管道, 从而实现粉体输送目的。该泵为沸腾式结构, 开启出料阀时初流速较高,不宜输送磨削性较强和硬度较高的粉粒物料。但在物料特性和输送距离允许时,也可先开启出料阀,再开启气源控制阀等,使物料在流化的同时以较低流速进入输送管道,可有效降低出料阀及出料管磨损。因物料初流速较低,则不宜输送较远距离。

产品运行原理

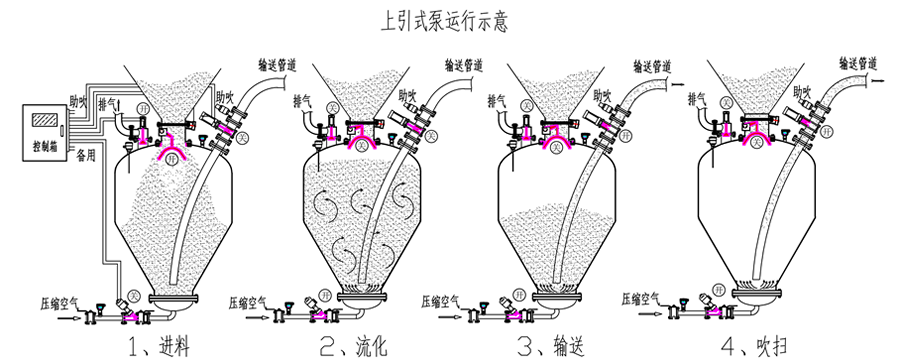

上引式仓泵运行时, 首先开启进料阀和排气阀, 粉体从仓泵进料阀口进入泵体内, 泵内空气从排气阀溢岀, 待料位计检测仓满时, 进料阀和排气阀自动关闭, (为防止料位计损坏设备失控时,进料设有备用时间控制)。当仪表检测到符合输送压力值时,气源控制阀等自动开启, 待泵内压力上升至设定值后,自动开启出料阀和助吹阀, 粉体在压差和助吹流化作用下高速进入输送管道, 在输送中待泵顶压力下降到一定值时, 表明泵内粉体己输送完毕,自动延时将管道吹扫干净后关闭气源控制阀和助吹阀。即完成一次输送,进入下一循环。空气经仓顶料气分离器过滤后排入大气,粉体在重力作用下落入受料仓内,完成粉体输送。

产品组成

上引式仓泵的控制由电控和气控两部分组成,电控采用西门子、三菱等PLC和工控机为核心元件组成自动控制系统,可实现现场手动和远程控制。控制方式可自由组合,小型系统选择由PLC和人机界面组成的单仓泵控制系统,大型系统选择由PLC和装有SCADA系统的工控机组成的大型控制系统。气控采用亚德克气动元件等组成气动控制系统,由于设备控制采用国际知名品牌元件组成,有效保证了系统的长期稳定运行,故障率极低。

产品应用

上引式仓泵,适用于输送产量较大、比重较大、粒度较大、硬度较低的粉粒物料, 设计当量输送距离一般≤1000 m,垂直爬高60m, 粉体比重≤6.0 t/m³, 粉粒度≤5.0mm, 含水率≤3% ,粉体最高瞬时温度≤200℃,适合单点或多点排料工况要求。

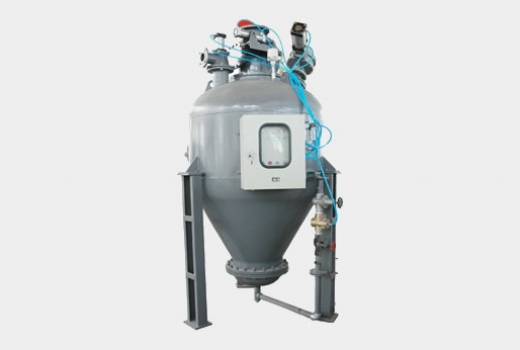

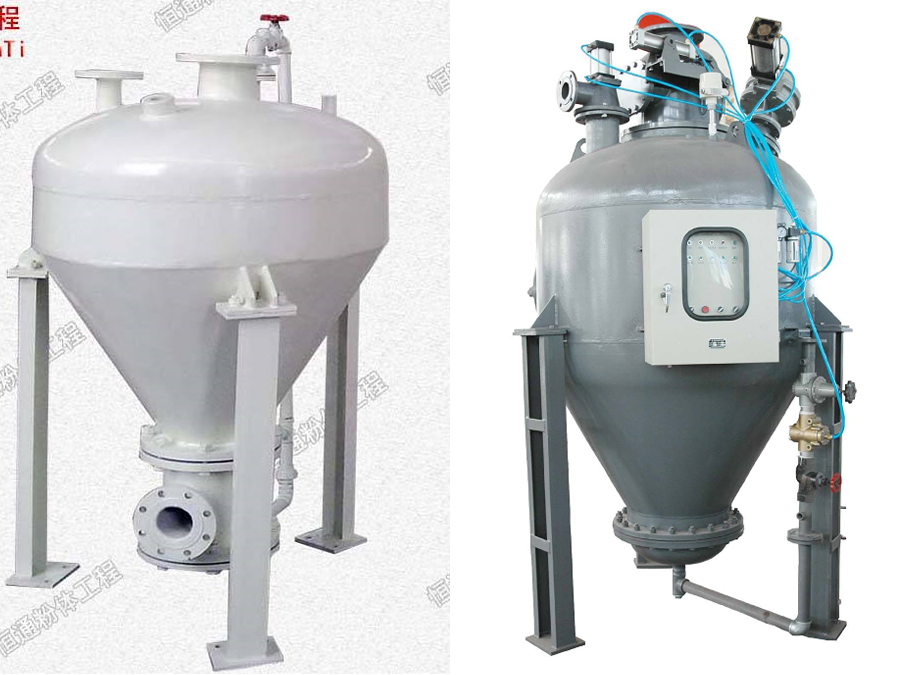

产品图片
